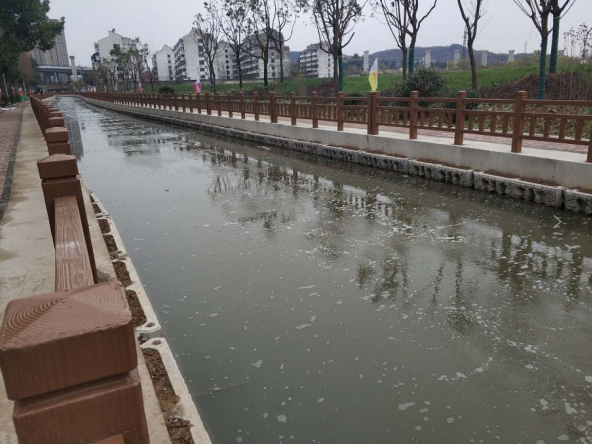

EHBR強化耦合生物膜反應器（學術名稱EHBR曝氣膜生物反應器）是氣體分離膜技術與生物膜法水處理技術結合起來的一種新型污水處理技術。核心部分包括透氧中空纖維膜和生物膜。生物膜附著生長在中空纖維膜外側表面上。空氣通過中空纖維膜為生物膜供氧，污水中所含的有機物和氮磷被生物膜吸附吸收和分解除去，使污水得到凈化。該新技術屬于新型生態治理技術，常用海綿城市建設、河道、湖泊、景觀水體（包括黑臭水體、劣V類水體）快速高效的增氧、凈化，增強水體生態自修復能力，實現生態修復。

MABR曝氣膜生物反應器

【EHBR主要具有以下技術優勢】

（1）微生物附著生長的優勢

EHBR膜技術中的主要功能層是附著生長在曝氣膜表面的生物膜，主要由微生物及胞外多聚物組成，包含細菌、真菌、藻類、原生動物和后生動物等。作為附著生長型污水處理技術，生物膜具有特殊的生物層結構、復雜的生物群落以及較長的食物鏈，這為EHBR帶來了特殊的優勢。

由于曝氣膜比表面積大，尤其是中空纖維膜的比表面積大，以膜為載體可以在較小的空間內為微生物的生長提供充足的附著面積，大大提高了單位空間內的微生物濃度，提高單位體積處理能力，增強耐沖擊負荷能力。

由于微生物附著生長，水力停留時間和生物停留時間可實現獨立控制，生物膜上的微生物不會隨水流流失，污泥停留時間（SRT）理論上可被認為無限長，這為生長世代時間較長、增殖速度較慢的微生物，如硝化菌、反硝化菌、聚磷菌以及厭氧氨氧化菌等提供了生長和富集的可能，為EHBR技術實現除磷脫氮創造了條件。同時，生物膜的分層結構能夠創造好氧過程和厭氧過程的同時出現，為單一反應器內實現同時硝化反硝化和生物強化除磷過程提供了可能。

微生物種類多，結構復雜，生物膜對微生物起到了保護作用，能夠有效降低水流剪切力和有毒有害物質對微生物活性的影響，使其對不同水體的適應能力明顯強于以懸浮微生物菌體為主的活性污泥法和MBR工藝。因此，EHBR技術可被用來馴化特種微生物，實現對特種污水的高效處理。

EHBR技術的SRT較長，高等生物能夠生存繁衍，原生動物和后生動物通常以微生物為食，能夠有效控制生物膜厚度，減少活性污泥的產生，降低污泥產率。同時，生物膜胞外聚合物（EPS）含量較高可以避免絲狀菌的膨脹，污泥沉降性能好，易于固液分離。因此，運行過程中即使出現生物膜脫落現象，也可以通過簡單的沉降工藝去除，保證出水水質。

（2）EHBR曝氣方式的優勢

傳統的好氧生物處理污水工藝一般采用鼓風曝氣和機械曝氣，前者是利用浸沒式多孔擴散器或空氣噴嘴將空氣或純氧通入污水中，后者是利用機械設備的攪動使大氣中的空氣溶解于污水中。但是，上述曝氣方式產生較大氣泡，在水體中上升速度很快，氧氣傳遞效率一般低于20%，能量損耗大，運行費用高，這部分費用占總運行費用的60%～80%。因此，提高曝氣效率，降低處理能耗一直是污水好氧生物處理中關注的熱點，研究先進的曝氣設備及工藝具有重大現實意義。

在曝氣方面具有以下優點：

（1）曝氣供氧時，氧氣透過膜絲直接被生物膜利用，不必經過液相邊界層，大大減小了氧氣的傳質阻力，有利于供氧速度和氧氣利用率的提高；

（2）氧氣與底物以相反的方向傳遞，通過控制供氧可使生物膜產生明顯的分層，從而達到同時硝化反硝化和去除有機物的效果；

（3）膜曝氣可用于處理含易揮發組分的污水，不會吹脫揮發性有機物，避免傳統曝氣時污水中易揮發物質隨氣泡進入大氣造成的二次污染；曝氣時也不會產生由于表面活性劑或微生物分泌物造成的泡沫問題；

（4）根據污水處理要求，可通過調節曝氣壓力控制氧氣供應量，在滿足反應器的需氧量同時，避免氣體的揮發和浪費。

（3）氧氣與底物逆向傳遞與生物多樣性的優勢

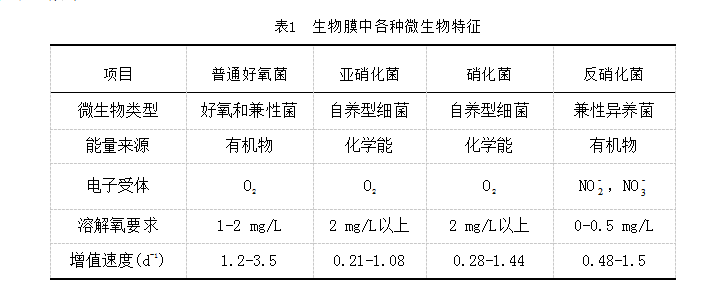

EHBR中氧氣與底物的反向傳遞使生物膜形成了與傳統生物反應器（曝氣生物濾池、生物轉盤、生物接觸氧化等）不同的氧氣和有機物濃度分布。由于EHBR特殊的氧氣與底物雙向傳遞機理和生物分層結構，使許多習性迥異，生活環境差異極大的微生物能夠在EHBR中共存，同時發揮去除有機物及除磷脫氮作用。歸納起來，這些微生物包括普通異養好氧菌、硝化菌、亞硝化菌、反硝化菌和聚磷菌，特征如表1所示。

生物膜中各種微生物特征

當EHBR處理含有機物及氨氮污水時，緊靠透氣膜的生物膜底層溶解氧濃度最大，為好氧層，以亞硝化菌和硝化菌等自養菌為主。較高分子量的有機物由于擴散作用的限制以及外側生物膜的降解，到達生物膜深層時濃度大大降低，因此內層適宜發生硝化作用。中間層DO較低，以好氧異養菌和反硝化菌為主，充足的有機碳源和硝化產物滿足了反硝化的需要。最外層為兼性好氧菌和厭氧菌。

圖3、生物膜分層結構
